Licznik zużycia energii elektrycznej LCD 3F 3x5(80)A WZE-3
Dostępność:
7 szt
Cena brutto:
Cena netto: 122,65 zł
Opis:
F&FCharakterystyka:

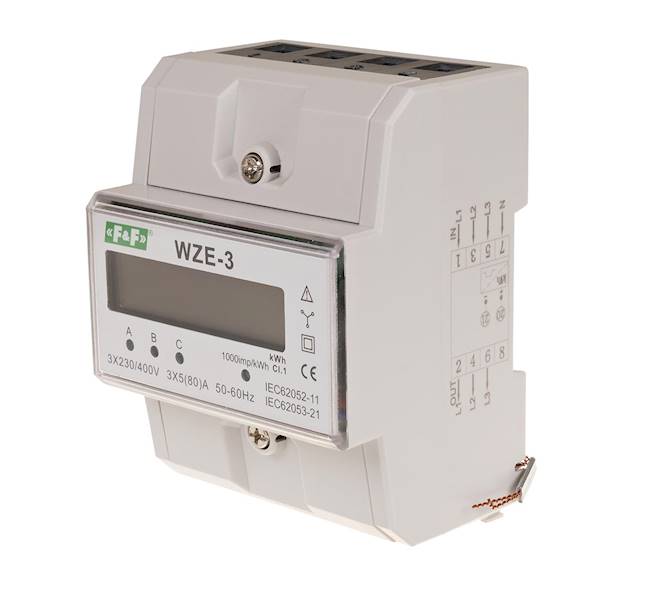

Licznik zużycia energii elektrycznej LCD 3F 3x5(80)A WZE-3Przeznaczenie
WZE-3 jest statycznym (elektronicznym), wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu
i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).
Uwaga!
Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez wskaźnik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Dane techniczne
| napięcie odniesienia | 3×230/400V+N |
| prąd bazowy* | 5A |
| prąd maksymalny* | 80A |
| prąd minimalny* | 0,04A |
| klasa dokładności | B |
| pobór własny wskaźnika | <10VA; <2W |
| zakres wskazań | 0÷99999,99kWh |
| stała wskaźnika | (1Wh/imp) 1000imp/kWh |
| sygnalizacja poboru prądu | 3×LED czerwona |
| sygnalizacja sczytywania kWh | LED czerwona |
| wyjście impulsowe SO+ SO- | otwarty kolektor |
| napięcie podłączenia SO+ SO- | <30V DC |
| prąd podłączenia SO+ SO- | <27mA |
| stała SO+ SO- | (1Wh/imp) 1000imp/kWh |
| czas impulsu SO+ SO- | 35ms |
| temperatura pracy | -20÷55°C |
| przyłącze | zaciski śrubowe 16mm² |
| wymiary | 4,5 modułu (75mm) |
| montaż | na szynie TH-35mm |
| stopień ochrony | IP20 |
